SIEMENS PLC SERIES (S7-1200, S7-1500)

S7-1200 SERIES

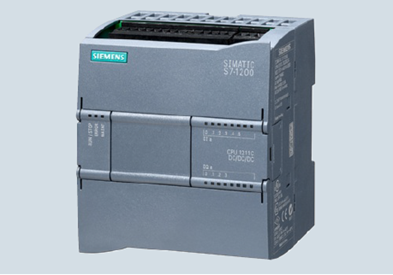

■CPU

1. S7-1200 시리즈는 지멘스 전용 RACK이 있지만, 시중에 파는 챤넬을 사용해도 무방

2. S7-1200 시리즈는 CPU에 입력전원을 바로 연결 가능하게 되어 있어서 PS는 옵션

3. S7-1200 시리즈는 S7-200 시리즈가 단종되고 나서 나온 대체품

4. 타메이커와 스펙을 비교 한다면 LS XGB와 비슷한 사양

5. 신형 PLC로 넘어오면서 통신방식은 기존의 PROFIBUS DP에서 PROFINET 이더넷 기반으로 변경

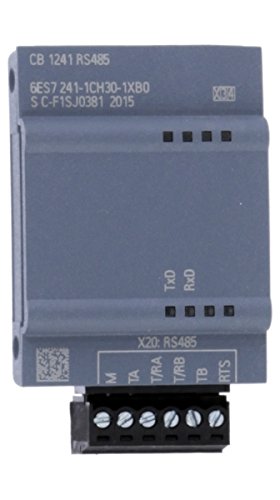

6. CPU 윗면에 BOARD를 1개 추가 장착 가능 (DI, DO, AI, AO, RS485)

7. MEMORY CARD는 옵션이며, FIRMWARE UPDATE 혹은 RAM 메모리 확장용으로 사용 가능

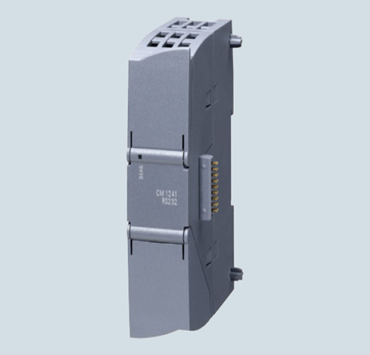

■COMMUNICATION

1. 통신카드 종류
- PROFIBUS DP (CM1242-5, CM1243-5)
- RS 232 (CM1241)
- RS 422/485 (CM1241)
- ETHERNET/PN (CP1243-1)
- AS INTERFACE (CM1243-2)

2. 1 BASE에 3개까지 장착 가능

■SM MODULE ( DI, DO, AI, AO )

1. DI, DO = BIT 단위 (PNP TYPE) - 0 or 1

2. AI, AO = 아날로그 신호 (WORD 단위) - 전류, 전압, 온도, 저항 등등..

3. CPU 1211C - I/O 확장 불가

4. CPU 1212C - I/O 2장 추가 가능

5. CPU 1214C ~ CPU 1217C - I/O 8장 추가 가능

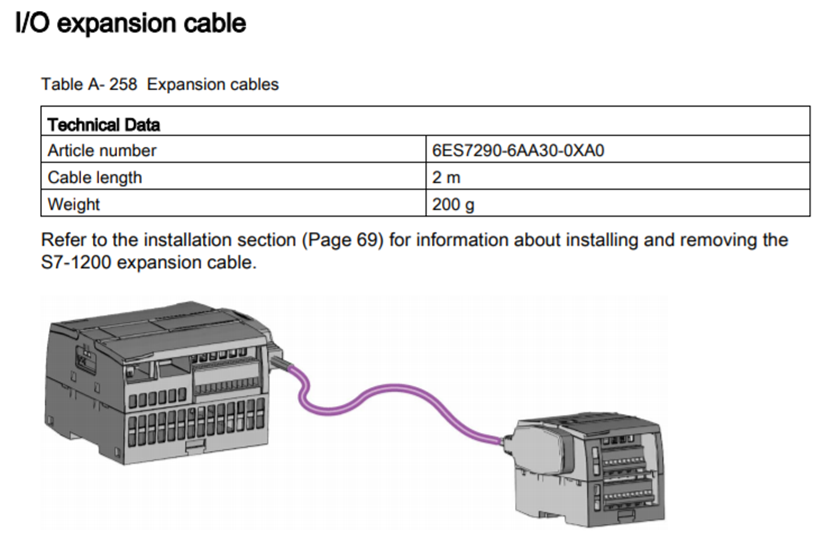

■I/O EXPANSION CABLE

- 판넬 WIDTH가 여유가 없어서 I/O를 8개까지 사용 못하는 경우
I/O Expansion Cable로 연결하여 사용이 가능

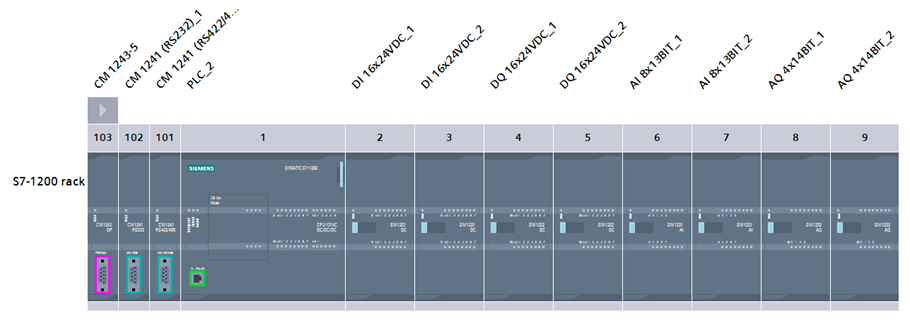

■SYSTEM CONFIGURATION Example-1



- CPU 왼쪽에 통신 모듈 3장, CPU 오른쪽에 I/O 모듈 8장 (H/W CPU 1214C 이상 조건)

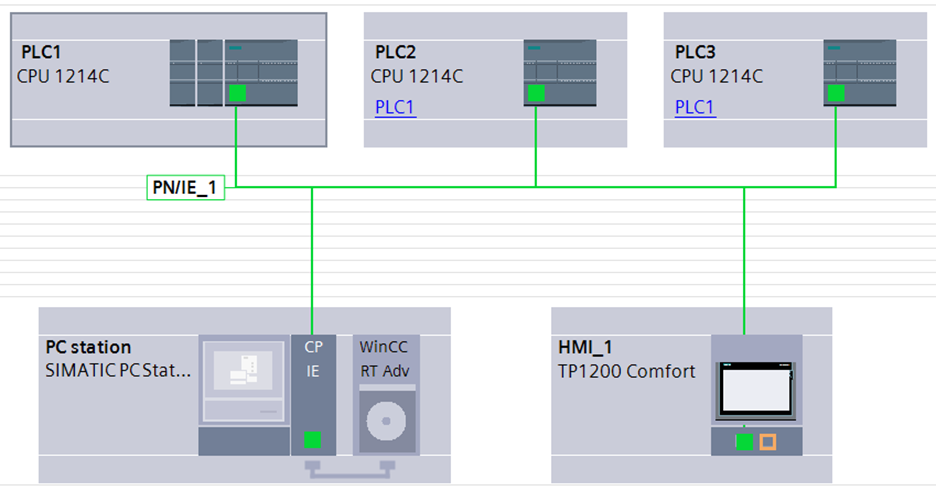

■SYSTEM CONFIGURATION Example-2

- S7-1200은 별도의 전용 증설 모듈이 없기 때문에 CPU로 부족한 I/O를 확장해서
CPU간 통신으로 데이터를 주고 받으며, HMI, SCADA, 기타 장비간의 통신이 되는 가성비 PLC 기종

S7-1200 SERIES

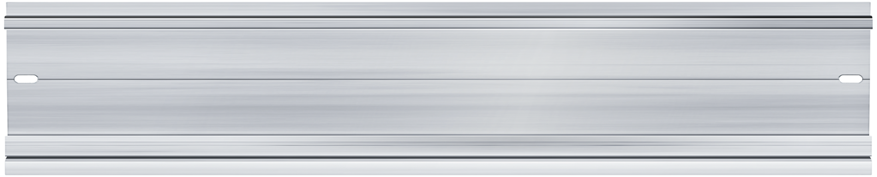

■RACK

1. DINRAIL 길이 : 160mm, 482mm, 530mm, 830mm, 2000mm

2. 금속 샷시 타입

3. 최대 31개의 카드 부착 가능

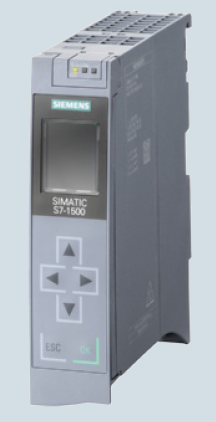

■CPU (Central Processing Unit)

1. S7-1500 특징으로는 CPU에 LED DISPLAY가 있으며 CPU의 상태 및 진단을 볼 수 있음

2. CPU에 LED DISPLAY는 SPARE PART임으로 고장이 나도 CPU는 영향을 받지 않음

3. SIEMENS에서 HARDWARE REDUNDANCY가 지원되는 것은 오직 S7-400H, S7-1500H 기종뿐

4. S7-300 기반이기 때문에 무조건 S7-1500 전용 MEMORY CARD를 사용

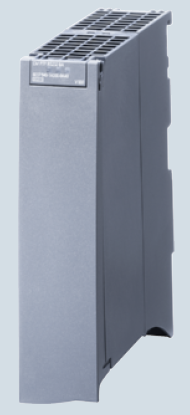

■COMMUNICATIONS MODULE

지원되는 통신 방식 - RS232, RS422/485, PROFIBUS DP, PROFINET 등등..

■SM MODULE (DI, DO, AI, AO)

1. DI, DO = BIT 단위 (PNP TYPE) - 0 or 1

2. AI, AO = 아날로그 신호 (WORD 단위) - 전류, 전압, 온도, 저항 등등..

3. 1 BASE에서 사용 가능한 I/O 최대 수량은 31EA

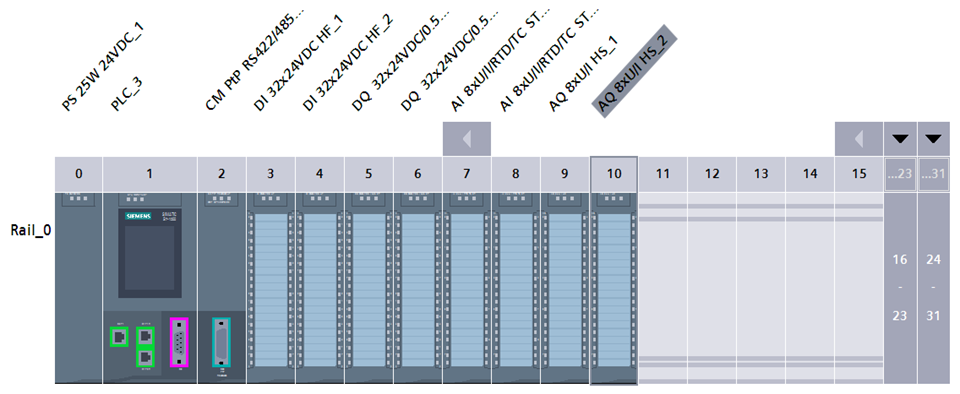

■SYSTEM CONFIGURATION Example-1

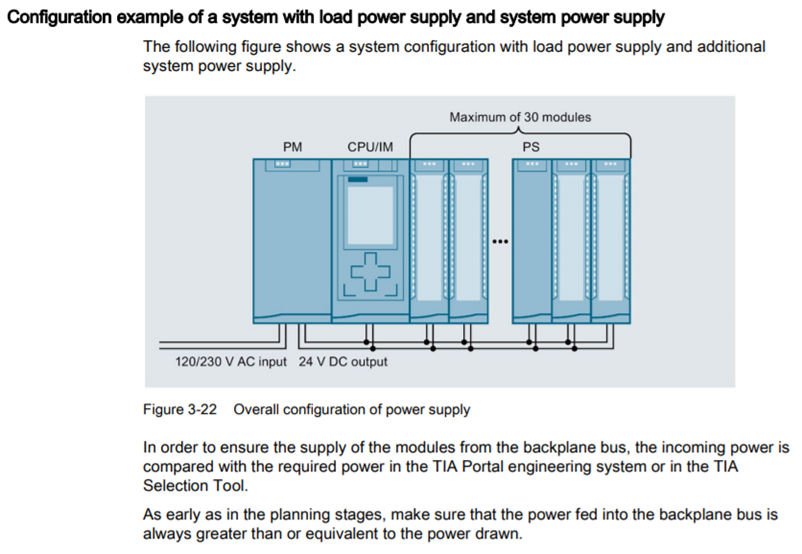

■I/O 확장에 따른 PS 설치

I/O가 많아지면 각 카드별로 소비전력을 계산하여 I/O 카드와 카드사이에 PS가 설치 되어야함

-------------------------------------------------------------------------------------------------------------
