S7-300 HARDWARE TIPS-3

S7-300 SERIES

S7-300의 디지털 I/O 어드레스 표현 및 할당 방법은 다음과 같다
디지털 입력 I 0.0 (비트는 0~7까지 사용해야함)
디지털 출력 Q 0.0 (비트는 0~7까지 사용해야함)

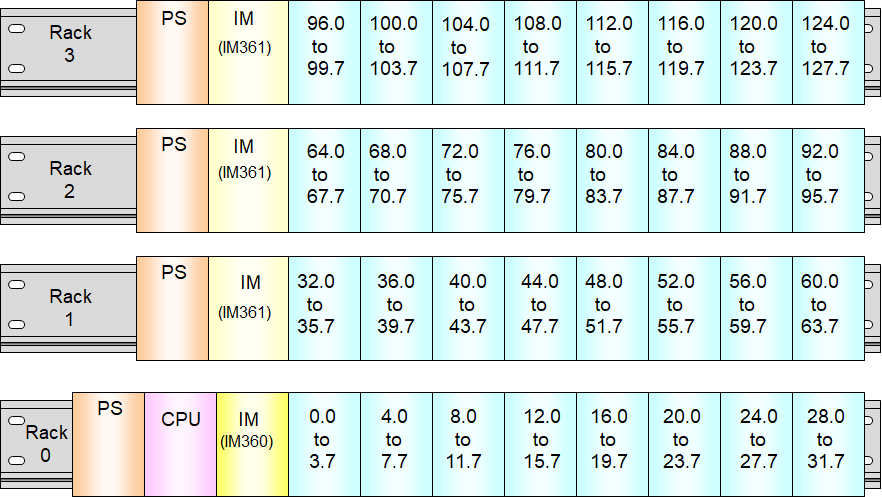

디지털 I/O 모듈 어드레스 할당
S7-300의 디지털 I/O 어드레스는 슬롯당 4배수의 스타트바이트 어드레스가 할당된다 그 결과는
위의 그림과 같이 어드레스가 결정된다.
(디지털 I/O 모듈의 실제 사용 점수와 관계없이 항상 4바이트 즉 32점이 할당 된다)

어드레스식별자
장착된 모듈이 디지털 입력 이면 어드레스 식별자  “I” 를 사용하고 디지털 출력 이면
어드레스 식별자 “Q”를 사용한다



할당된 I/O 어드레스의 변경
CPU에 PROFIBUS-DP 통신 포트가 내장된 CPU는 디지털 또는 아날로그 I/O어드레스를 사용자가
자유롭게 변경 할 수 있다
(사용자가 해당 모듈의 스타트바이트 번호를 변경 하여 I/O 어드레스를 변경 한다)
디지털 또는 아날로그 I/O 어드레스의 변경 방법은 Simatic Manager 조작 부분에서 자세히 설명하겠습니다.



S7-300의 디지털 I/O 어드레스 표현 및 할당 방법은 다음과 같다
아날로그 입력 PIW 256 (바이트 어드레스 사용)
디지털 출력 PQW 256 (바이트 어드레스 사용)

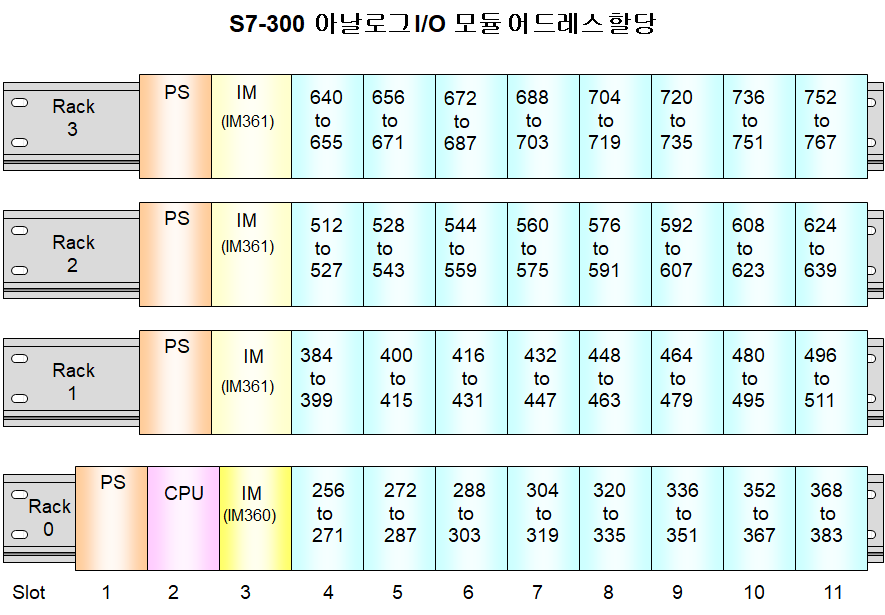

아날로그 I/O 모듈의 어드레스할당S7-300의 아날로그 I/O 어드레스는 256부터 시작하고 슬롯당
16배수의 스타트바이트 어드레스가 할당된다 그 결과 위의 그림과 같이 어드레스가 결정된다

어드레스식별자
만약 장착된 모듈이 아날로그 입력모듈이면 어드레스 식별자 “PI” 를 사용하고
아날로그 출력모듈이면 어드레스 식별자 “PQ”를 사용한다 PI 또는 PQ 뒤에 있는 “W”의 의미는
어드레스 길이를 나타내는 식별자 이다(W = Word, 16Bit)

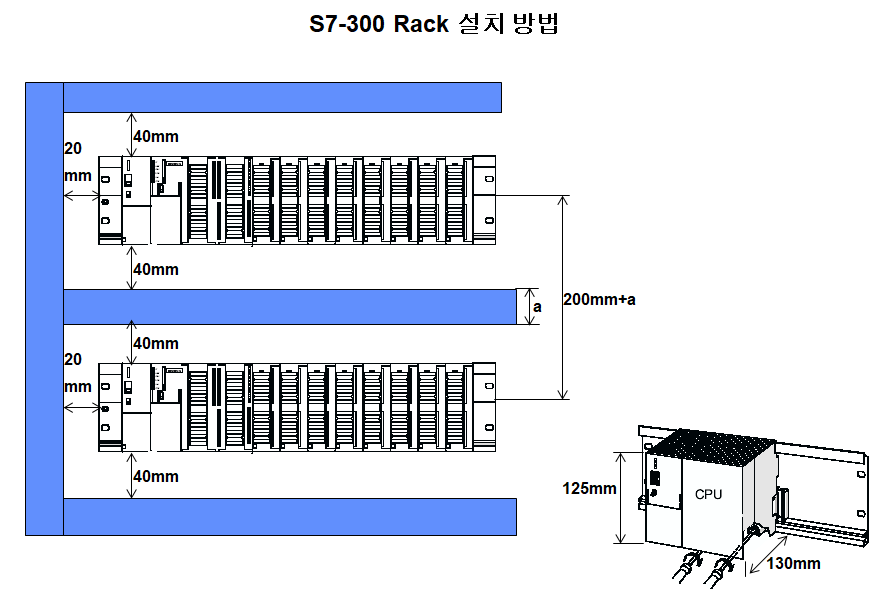

각종 모듈의 명칭 및 폭(mm)

PS307 2A  50mm

PS307 5A  80mm

PS307 10A  200mm

CPU318-2  160mm

CPU317-2  80mm

CPU315-2DP  40mm

IM360  40mm

IM361  80mm

IM365  40mm

SM모듈  40mm

FM350  40mm

FM351, FM352, FM353, FM354  80mm

FM354, FM355  80mm

FM357  200mm

CP340, CP341, CP342-5  40mm

CP343-1  80mm

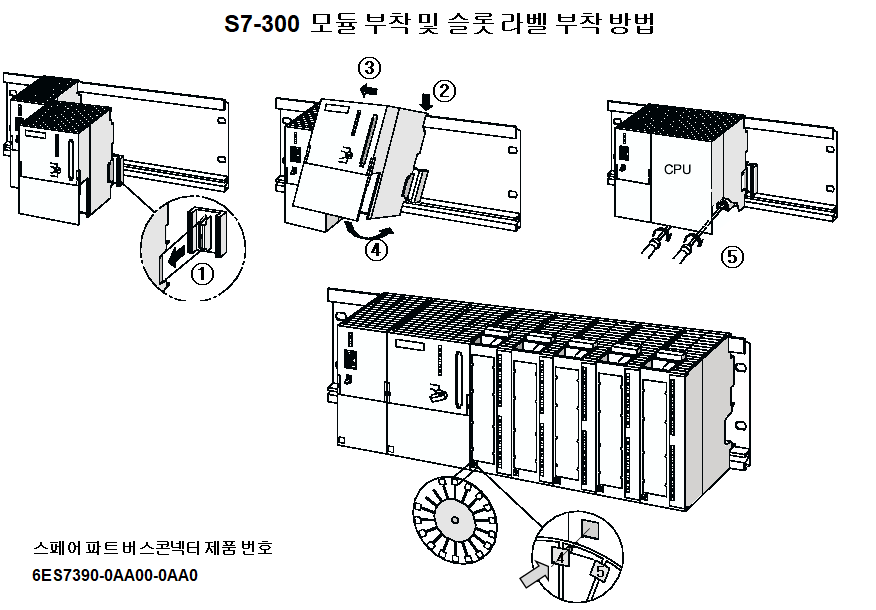

S7-300 모듈의 장착 방법은 다음과 같다.

모듈의 장착 순서

① 버스콘넥터(BUS Connector)를 CPU 또는 SM/FM/CP 모듈의 뒷면에 장착 한다

(버스콘넥터는 각 모듈에 포함되어 포장 되어 있으나, CPU 와 IM 모듈에는 포함되어 있지 않다)

② 버스콘넥터가 장착된 모듈을 레일(Rail)의 상부에 걸친다

③ 모듈을 좌측 방향으로 밀착 시킨다

④ 모듈을 하단으로 회전 시켜 장착한다

⑤ 장착된 모듈 하단의 고정 볼트를 0.8N/M ~ 1.1N/M 의 힘으로 조인다



슬롯라벨

슬롯라벨은 CPU 모듈 또는 IM 모듈에 동봉 되어있다.

IM 모듈을 사용하는 경우에는 IM 모듈의 슬롯번호가 3번이고, IM 모듈을 사용하지 않는 경우에는

CPU가 장착된 다음 슬롯이 4번 슬롯이 된다.

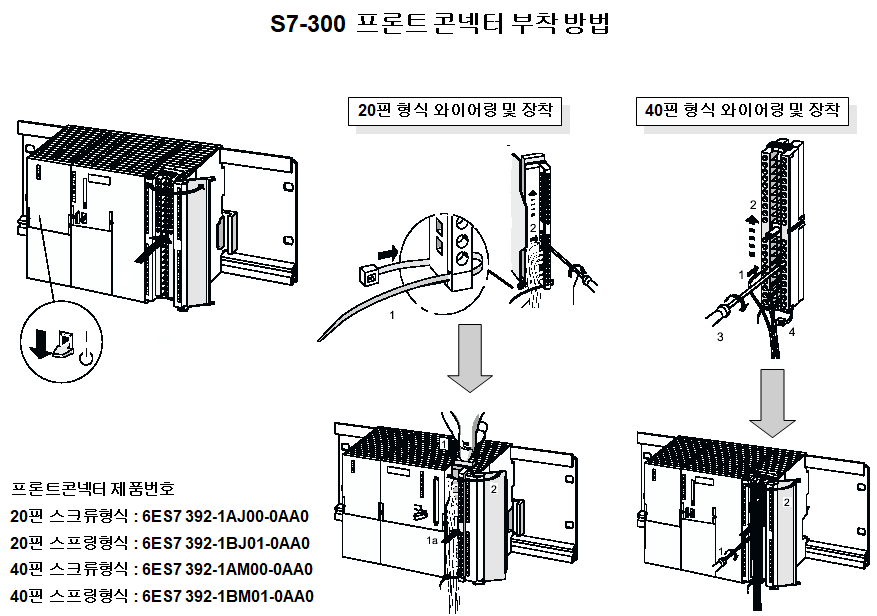

프론트콘넥터
프론트콘넥터(Front Connector)는 I/O Module과 외부 센서 또는 액추레이터 와 연결하는
단자대 역할을 하고 와이어링(Wiring)이 끝난 후 I/O 모듈에 장착 된다.
프론트콘넥터는 I/O 모듈에 미 포함 되어있고, I/O 모듈과는 별도로 구입해야한다.

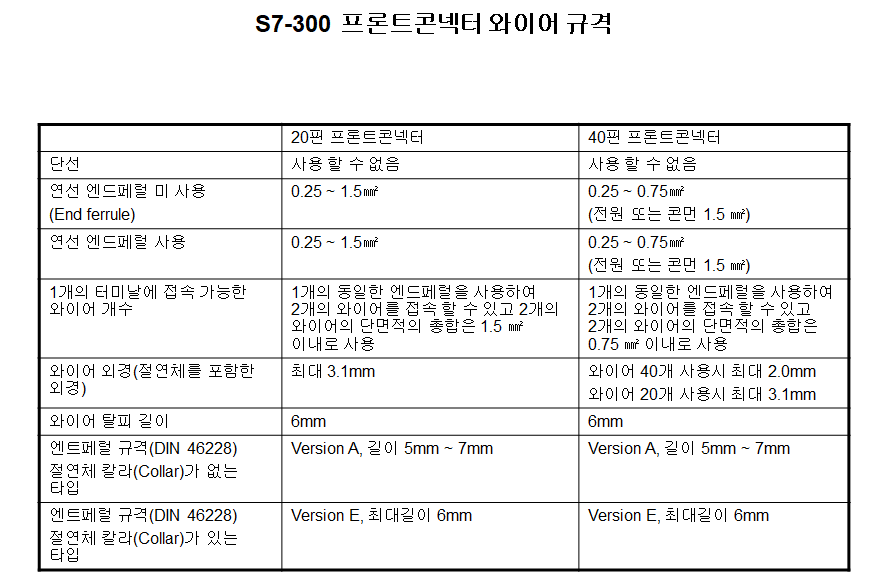

프론트콘넥터 종류

프론트콘넥터는 20핀 형식과, 40핀 형식의 두가지 버전이 있으며 각각 스크류 방식과
스프링터미날 방식이 있다

I/O 모듈의 종류에 따라 20핀 또는 40핀 형식의 프론트콘넥터를 사용해야 하며,
상세 정보는 지멘스 ST70 카다로그를 참고 한다.

하지만 일반적으로 32점 형식의 I/O 모듈은 40핀 형식이 필요하고 16점 이하 형식의 I/O 모듈은
20핀 형식의 프론트콘넥터가 필요하다.



프론트콘넥터 와이어링 순서

프론트콘넥터에 와이어링 순서는 프론트콘넥터 터미날 번호 20번 또는

40번(20핀 형식은 20번, 40핀 형식은 20번 또는 40번)부터 시작하여 위쪽방향으로 와이어링작업을
진행하여 마지막 1번 또는 21번 터미날에서 와이어링 작업을 완료한다.

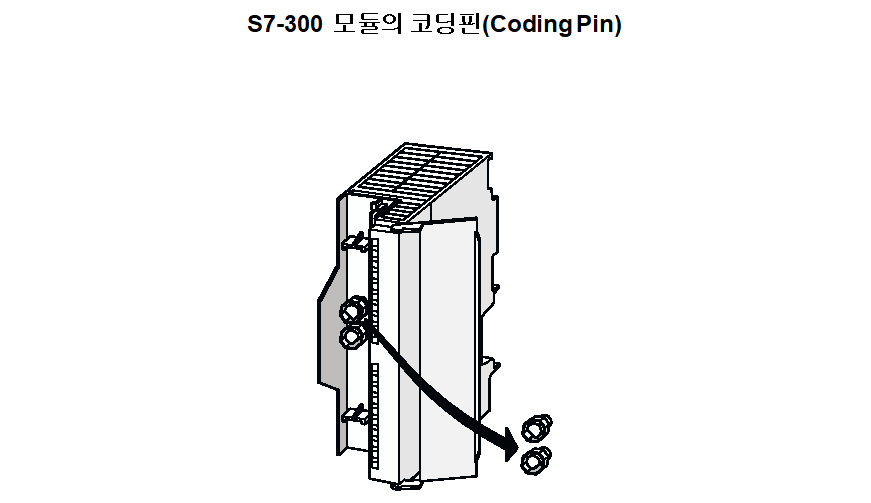

코딩핀(Coding Pin)
코딩핀은 원래 S7-300 모듈에 부착되어 있으며, 프론트콘넥터가 최초 삽입되는
순간에 프론트콘넥터로 이동 부착된다



S7-300 모듈의 교환

만약 S7-300 PLC 시스템을 사용 중 모듈을 교환 할 경우에는 기존에 장착된 모듈을 제거한 후
새로운 모듈을 설치하기 전에 새로운 모듈에 부착된 코딩핀 또는 기존에 사용하던 프론트콘넥터에
부착된 코딩핀 을 제거 해야 한다.

만약 코딩핀을 제거하지 않으면 기존에 사용하던 프론트콘넥터에 부착된 코딩핀과 신규 모듈에
부착된 코딩핀이 중첩되어 프론트콘넥터를 모듈에 삽입 시 프론트콘넥터가 모듈에 완전히
삽입되지 않는다.

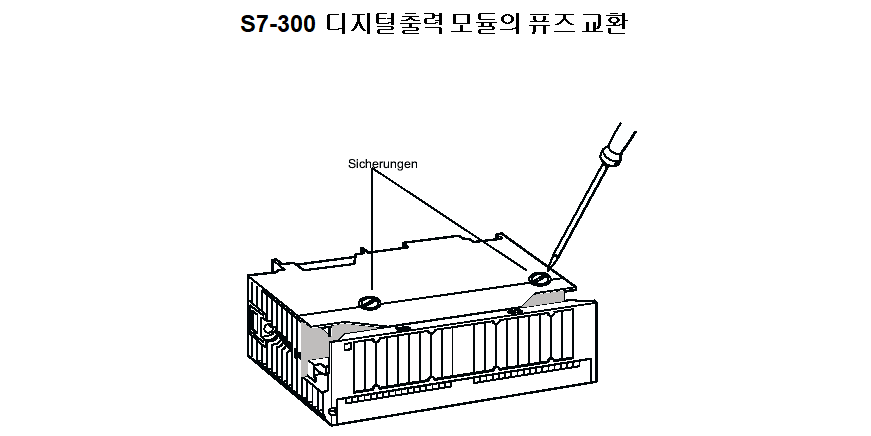

퓨즈 위치
디지털출력 모듈은 출력 구룹(Group, 1 Common)1개 당 1개의 퓨즈를 사용하고 퓨즈의 위치는 디지털출력 모듈의 측에 위치하고 있다.



퓨즈가장착된 디지털출력모듈
퓨즈가 장착된 디지털출력 모듈은 다음과 같다

디지털 출력 모듈 SM322 DO 16 AC 120V

디지털 출력 모듈 SM322 DO 8 AC 120/230V

지멘스 스페어 파트 제품번호

6ES7 973-1HD00-0AA0

8A 속단 퓨즈 10개 + 퓨즈홀더 2개



퓨즈규격

250V 8A Fuse

Wickmann  19 194-8A

Schurter  SP001.013

Littlefuse  217.008



퓨즈홀더 규격

Wickmann  19 653





아날로그 입력 모듈의 측정범위 변경

아날로그입력 모듈의 측정범위 및 측정레인지를 변경하려면 두가지 절차가

필요한다(레인지모듈이 없는 아날로그입력 모듈도 있다)

1) 아날로그 입력 모듈의 레인지 모듈의 변경

2) Step7 Hardware Configuration에서 측정범위의 선택

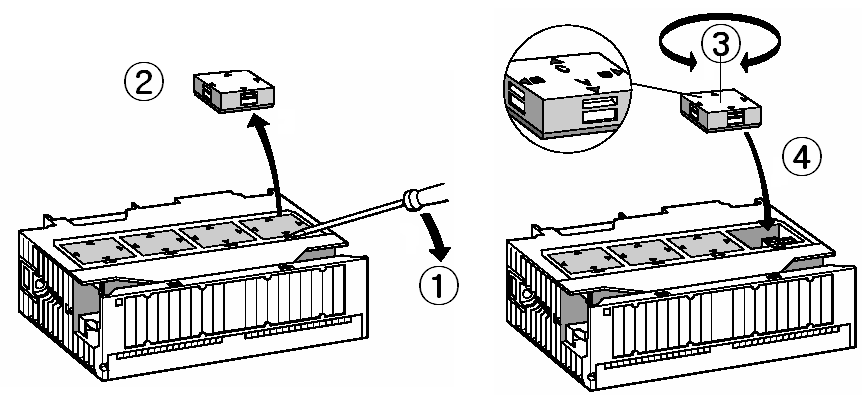

측정레인지모듈은 4가지 포지션 “A”, “B”, “C”, “D” 로 선택 할 수 있고 각각의 포지션이 의미하는

측정레인지는 아날로그 입력 모듈의 측면에 프린트 되어 있다.

또한 측정레인지모듈의 포지션과 Step7 Hardware Configuration에서 설정된 측정레인지는

일치 하여야 한다.

만약 측정레인지모듈이 실제 입력되는 아날로그 센서의 입력레인지와  상이하게 설정할

경우에는 아날로그입력 모듈이 파손 될 수 있다.

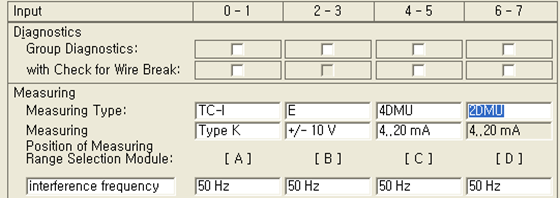

STEP7 HARDWARE CONFIGURATION

지멘스 교육이나 기술지원이 문의 사항이 있으시면 언제든지 연락주시고,

제가 도움을 드릴 수 있는 내용은 최대한 답을 드릴수 있도록 하겠습니다.

긴글 읽어주셔서 감사드리고, 틈나는대로 계속 관련 내용 업데이트하도록 하겠습니다

감사합니다.
