SIEMENS PLC SERIES (S7-400)

S7-400 SERIES

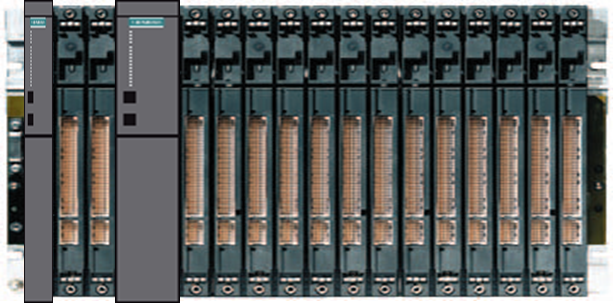

■Rack



1. RACK Slot : 9 Slot, 18 Slot 2가지 타입

2. RACK의 종류

CR Rack : Central Rack (CPU가 설치 가능한 Rack)

ER Rack : Expansion Rack (증설되는 Rack)

UR1 OR UR2 Rack : Universal Rack (Central Rack + Expansion Rack)

UR2-H Rack : Universal Rack (S7-400 Redundancy Rack) 이중화 전용 랙



■Power Supply

1. 입력전원에 따라 제품이 선정됨 - AC(PS 407) 또는 DC(PS 405)

2. Power Supply Size

- 1 Slot : 4A (25mm)

- 2 Slot : 10A, 20A (50mm)

3. Back-up Battery

MEMORY DATA를 위한 건전지

정전 시 2시간 DATA 유지

ps. 400 CPU에 ROM을 사용하는 경우 Back-up Battery는 필요 없음
ps. Battery Cycle Time은 보통 1년 정도로 보시면 됨
ps. Battery 용량만 맞으면 반드시 Siemens Battery를 사용할 필요는 없음



■CPU (Central Processing Unit)



1. CPU 종류
- CPU 41x-1 : MPI PORT 지원
- CPU 41x-2 : MPI/DP + DP PORT 지원
- CPU 41x-3 : MPI/DP + DP + DP(옵션) 부착가능
- CPU 41x-4H : 이중화 CPU, 2PORT

2. CPU OPTION (MEMORY CARD)
- FEPROM : BACK UP용 MEMORY CARD
- RAM : CPU 확장용 MEMORY CARD

ps. 시운전 및 테스트시에는 MEMORY CARD가 없어도 테스트 가능

■I/O (DIGITAL, ANALOG, FUNCTION, COMMUNICATION 포함)

1. DIGITAL - DIGITAL INPUT, DIGITAL OUTPUT (BIT SIGNAL - 0 or 1)

ps. SIEMENS I/O는 기본이 PNP 타입(아래 내용 참조)
ps. S7-400 시리즈 I/O는 단자대 48PIN 사용

PNP : 부하가 음극(N상)에 연결되어 Positive 입력신호를 On/Off하는 타입

NPN : 부하가 양극(P상)에 연결되어 Negative 입력신호를 On/Off하는 타입

2. ANALOG - AI, AO (Current, Voltage, Temperature, Resistance)

ps. S7-400 시리즈 I/O는 단자대 48PIN 사용

3. COMMUNICATION PROSSOR

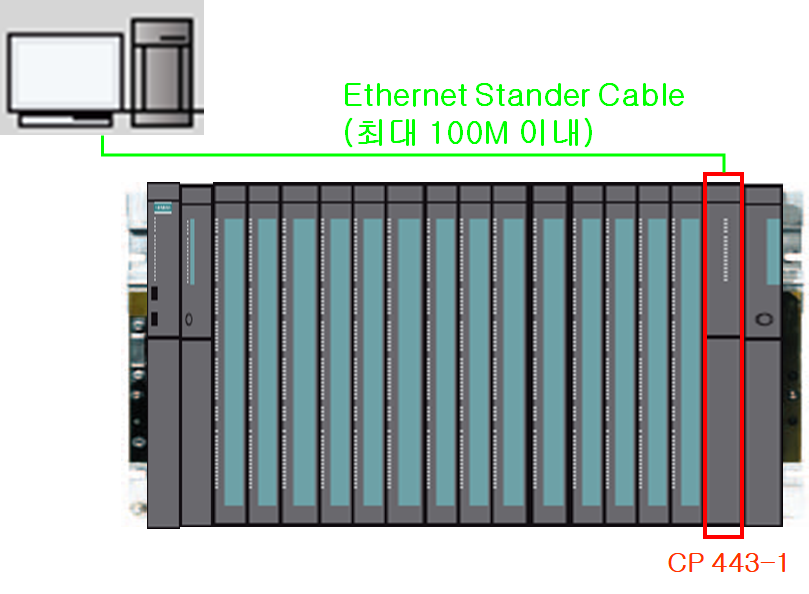

- ETHERNET CP443-1
상위 서버와의 통신, ETHERNET CABLE 필요, MODBUS TCP 사용시 필요

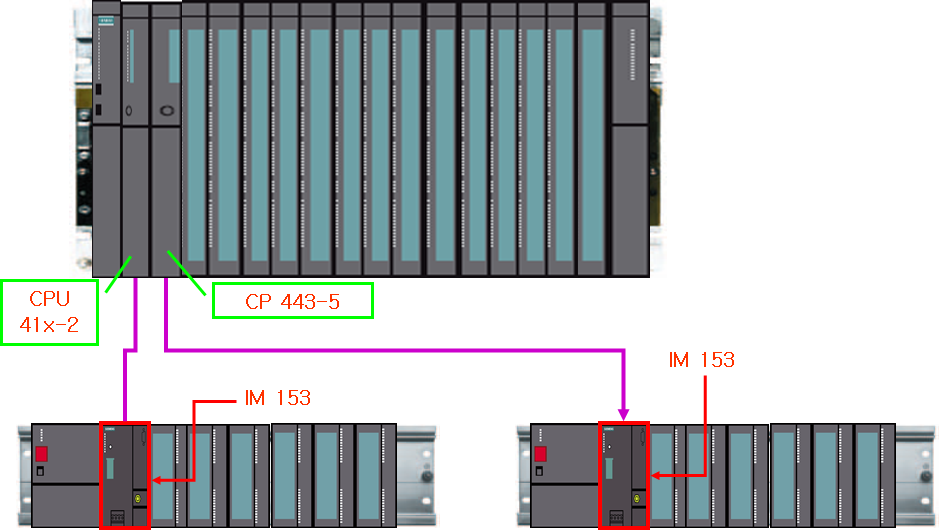

- PROFIBUS CP443-5
SIEMENS 뿐만 아니라 PROFIBUS 통신을 지원하는 장비와 통신시에 사용

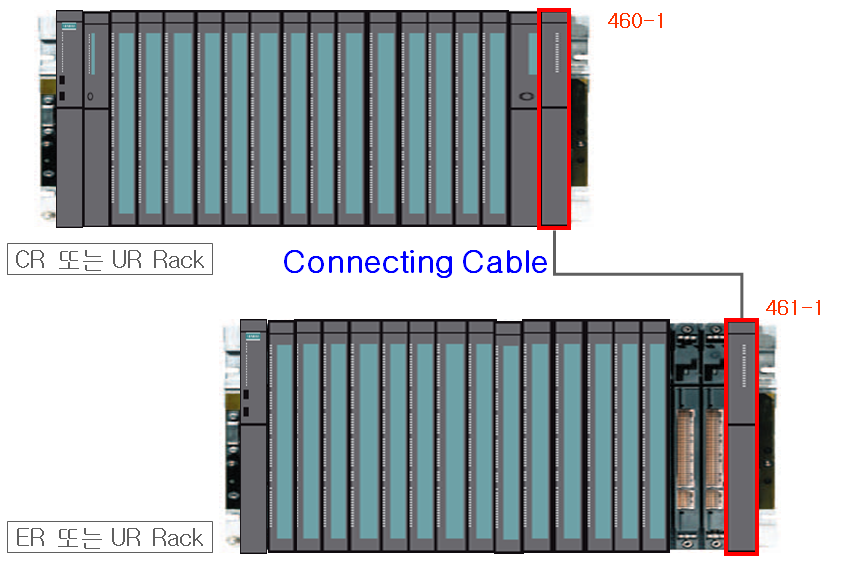

■ INTERFACE MODULE (증설)이란?

1. IM 460-1
Main PLC 마지막 Slot에 장착
Rack의 슬롯 부족 시에 사용

2. IM 461-1
확장 PLC 마지막 Slot 장착
Main Rack의 CPU와 통신용

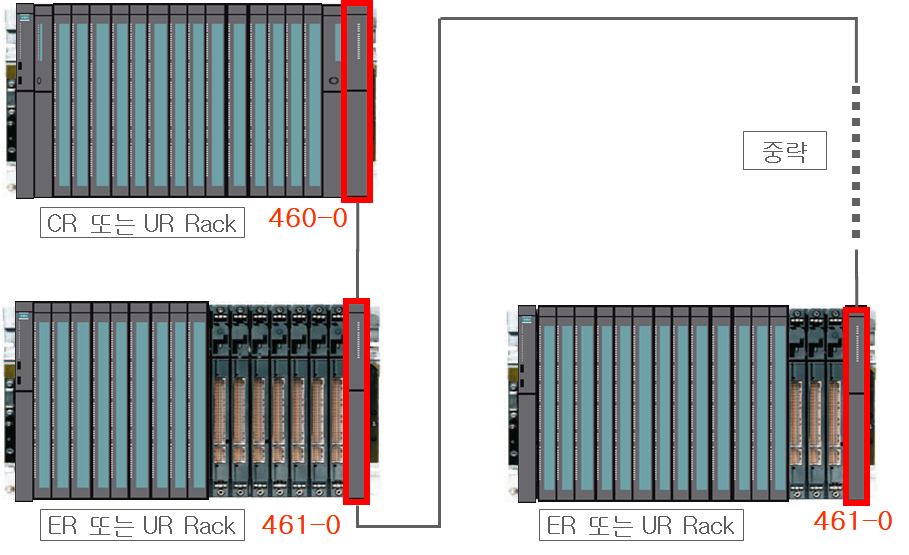

3. IM 460-0
최대 8 Base Control 가능
Main (CR/UR PLC 장착)
Rack의 슬롯 부족 시에 사용

4. IM 461-0
확장 (ER/UR Rack) 장착
종단 커넥터 필요
Rack의 슬롯 부족 시에 사용

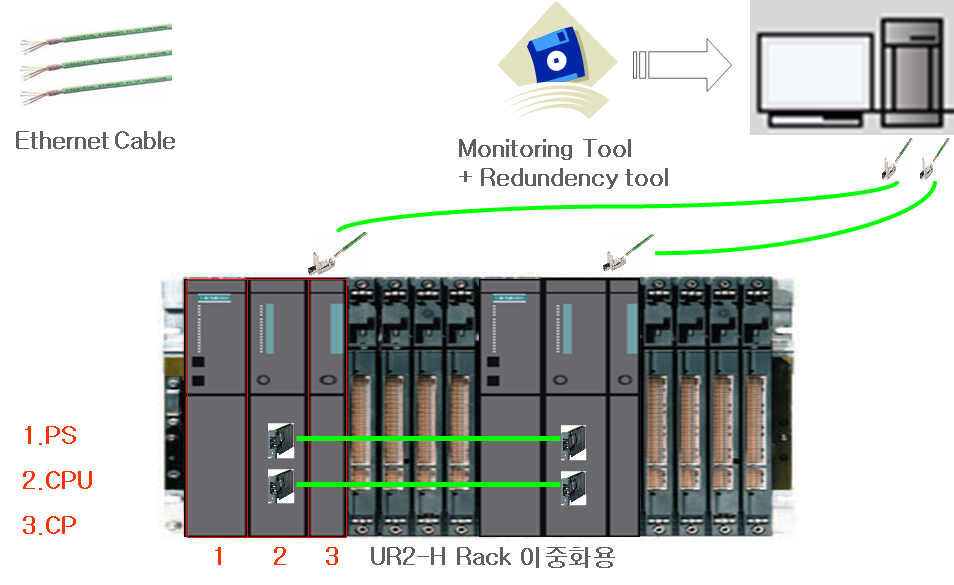

■ CPU REDUNDANCY (CPU 이중화)

1. CPU 414-5H, 417-5H (H가 붙은 CPU 사용) / CPU당 RACK 2 SLOT 사용

ps. CPU는 동일한 사양으로 사용해야하며 제품넘버, H/W Firmware 버전까지 일치

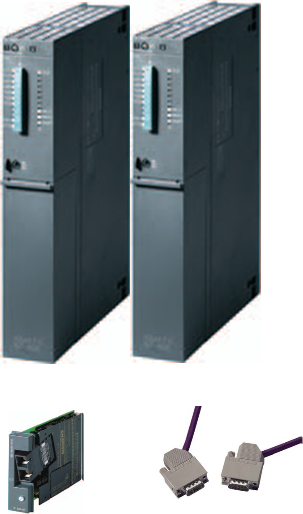

2. Sync Module 4개 필요 (CPU에 각각 2개 사용)

3. Sync Module을 연결하기 위한 전용 Sync Cable 필요 (2개)





ps. 1번을 제외한 나머지는 동일한 제품넘버와 펌웨어 버전이 일치하여야 함.

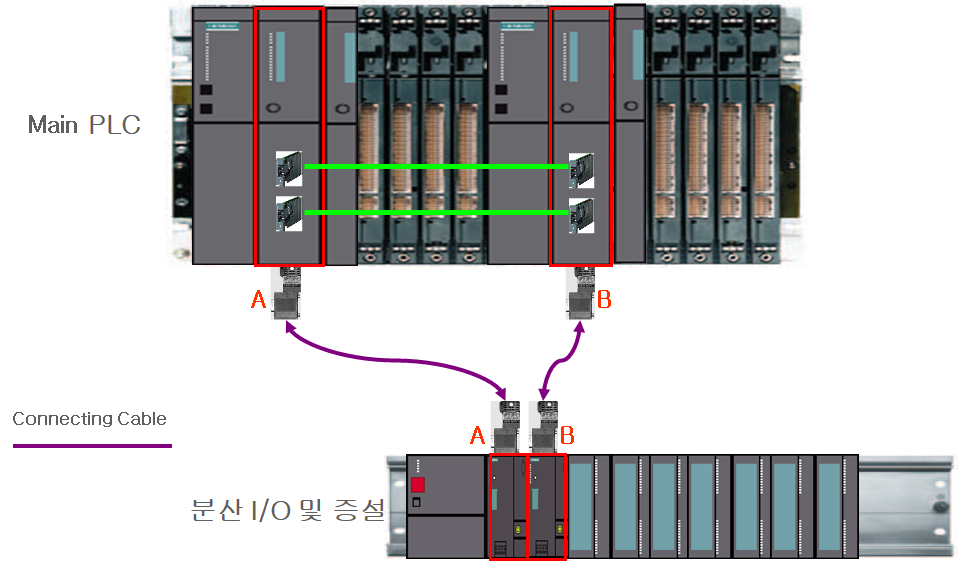

ps. A라는 CPU가 문제가 생겨도 Sync Cable을 타고 Hot-Backup 되어 B라는 CPU로
B쪽의 Remote I/O 제어 가능. 절대 CPU가 멈추면 안되는 상황에서 400 이중화 구성함.

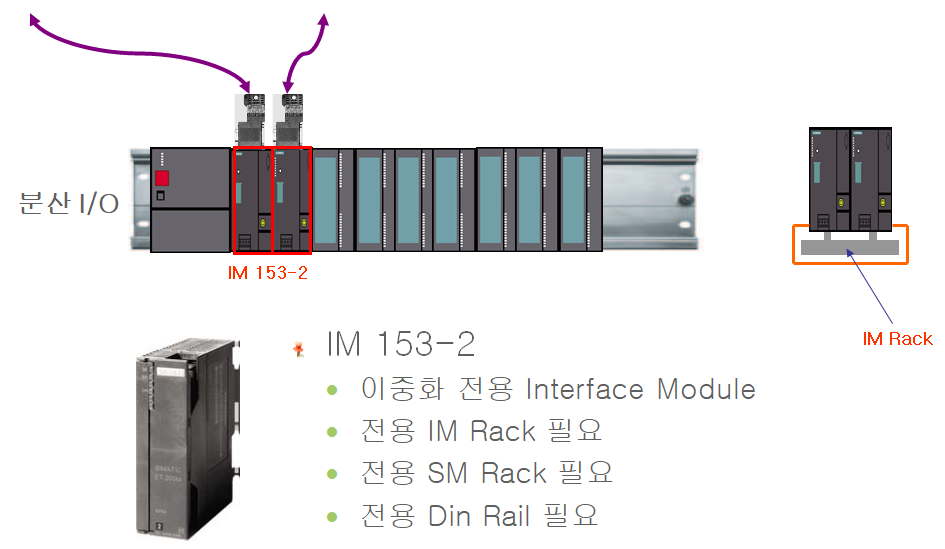

ps. 제품넘버 - 6ES7153-2AR04-0XA0 (IM 153-2 x 2EA , IM Rack x 1EA)

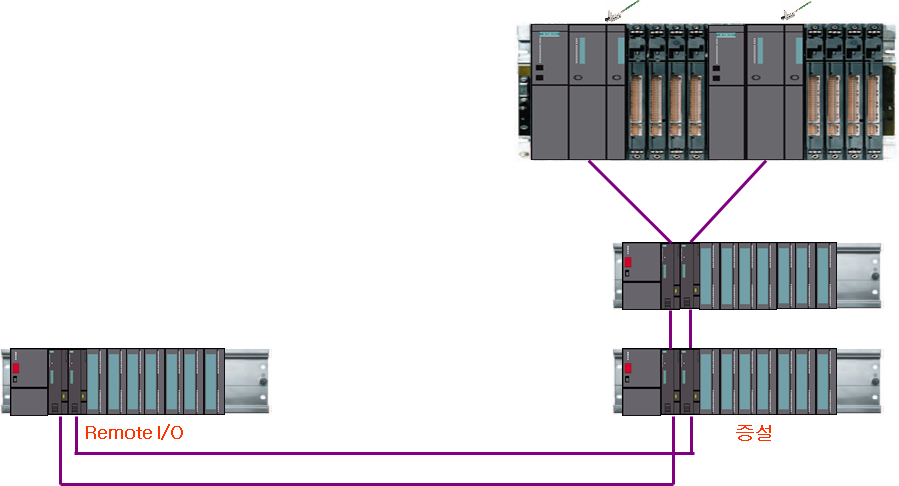

S7-400 시리즈를 이중화 구성을 하게 되면, I/O 이중화도 구성 가능
I/O 까지 죽으면 안되는 특수한 상황이라면 구현 가능
