S7-300 SERIES

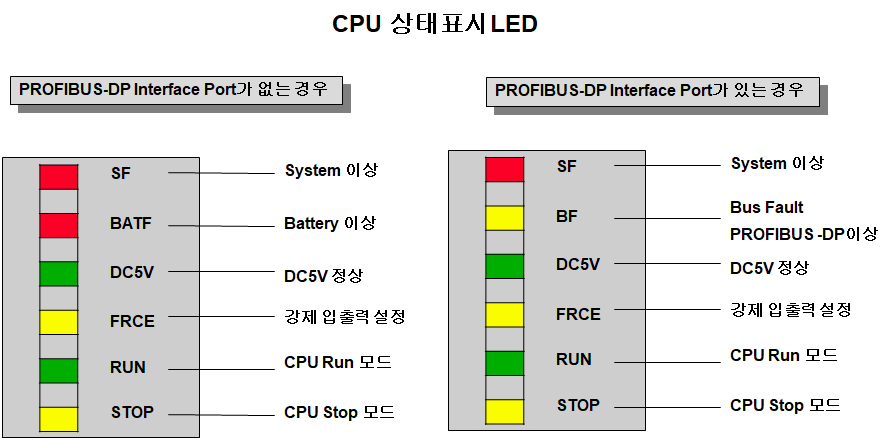

SF (System Fault)
- 하드웨어 이상
- CPU 펌웨어(Firmware) 이상
- 프로그램 에러
- 하드웨어 파라메터 설정 에러
- 연산 에러
- CPU 워치독 타이머 에러
- 메모리카드 고장
- 전원투입시 Battery 에러로 Backup Data 이상
- 외부 I/O 이상

BATF (Battery Fault)
- Backup Battery가 필요한 구형 CPU만 "BATF" LED가 있으며 Battery 이상 시 BATF LED가 점등

DC5V (S7-300 Bus DC5V 정상)

FRCE (강제 입출력 실행 중 점등)

RUN (CPU 재 스타트 시 0.5초 주기로 점멸)

STOP (CPU STOP 상태에서 점등, CPU Memory Reset 요구 시 점멸)

BF (Bus Fault)
- PROFIBUS DP Interface 이상 발생 시 점등 또는 점멸
- PROFIBUS DP Interface 정상 또는 PROFIBUS DP Interface를 사용하지 않는 경우에는 소등

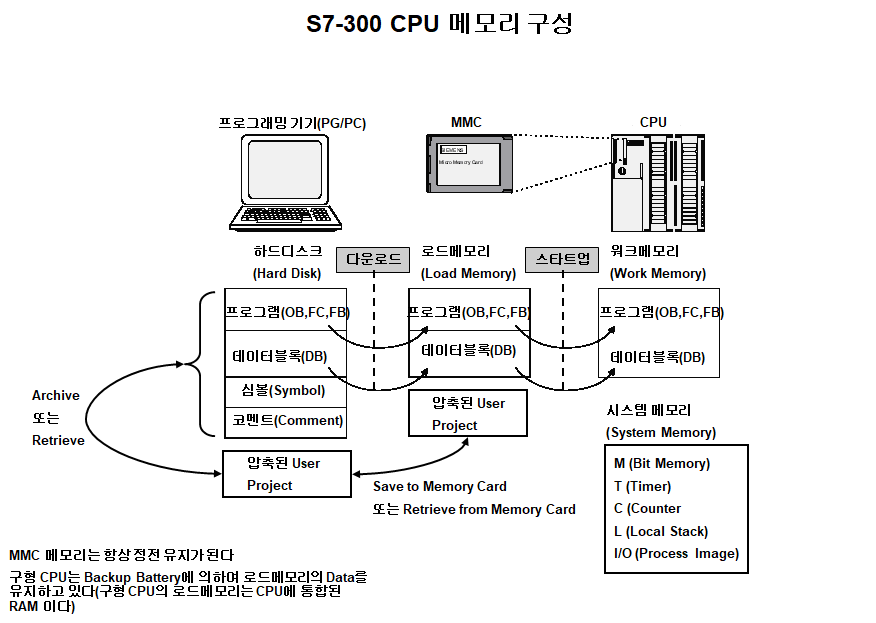

로드메모리 (Load Memory)
로드메모리는 MMC 메모리 카드에 위치 하며, 로드메모리의 용량은 MMC
메모리 카드 용량을 의미 한다.

로드메모리에 저장되는 Data

▪ 유저 프로그램(OB, FC, FB)

▪ 데이터 블록(Data Block)

▪ 시스템데이터(System Data) 시스템 데이터는 하드웨어 파라메터를 의미 한다
(CPU 파라메터, 모듈 파라메터)

▪ 압축된 유저 프로젝트(User Project) MMC 메모리 카드에 프로그래밍 장치에 저장된
유저 프로젝트를 압축하여 저장 할 수 있고 반대로 MMC 메모리 카드에 압축 저장된
유저 프로젝트를 프로그래밍 장치로 로드 할 수 있다.



워크메모리 (Work Memory)

워크메모리는 CPU 내부에 RAM 영역 이며 사용자가 임의로 확장 할 수 없고

CPU 스타트업(Startup) 시 로드메모리에 저장된 유저 프로그램을 워크메모리로 읽어와
유저프로그램을 처리한다(CPU가 RUN 상태에서는 워크메모리에 저장된 유저 프로그램을 처리한다.)



시스템메모리 (System Memory)

시스템메모리는 CPU 내부 RAM 영역 이며 사용자가 임의로 확장 할 수 없다

시스템메모리는 M(Bit Memory), T(Timer), C(Counter), L(Local Stack), I/O(Process Image)를
위한 메모리 영역이다.

※ STEP7 PROGRAM을 MMC에 DOWNLOAD 할 때에 심볼, 코멘트는 DOWNLOAD가 되지 않음으로
추후에 MMC에 있는 PROGRAM을 UPLOAD 받을 경우 심볼, 코멘트가 없음 (원본 프로그램의 중요성)

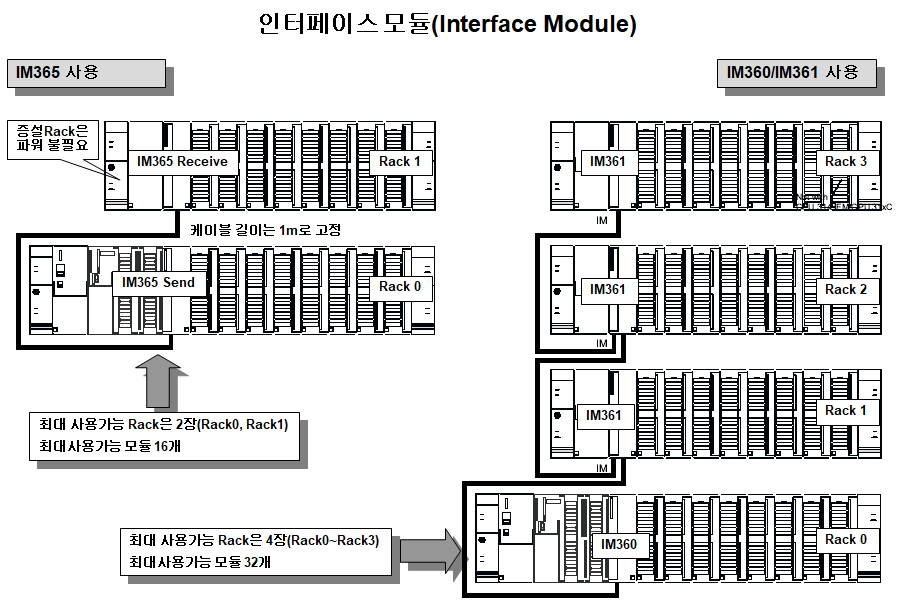

IM365

▪ IM365 는 1개의 증설 Rack 만 확장이 가능하고, 증설된 Rack에는 모듈을 8개 까지 장착이 가능하다.(기본 Rack + 증설 Rack)

▪ IM365의 증설용 케이블의 길이는 1m이다

(IM365 Send 모듈과 IM365 Receive 모듈간 케이블은 완전히 조립된 상태로 공급 된다)

▪ IM365로 증설된 Rack 1 에는 K Bus (Communication Bus)가 없다 그러므로 K Bus를 사용하는 모듈은 IM365로 증설된 Rack1에는 장착 할 수가 없다(예. CP343-1, CP342-5…)

(IM365를 사용 하더라도 Rack0 에는 모든 모듈을 설치 할 수가 있다)

▪ IM365로 증설된 Rack 1 에는 별도 파워서플라이(PS)를 설치할 필요가 없다

(Rack0 에서 DC5V 전원을 IM365 모듈을 통해서 증설 Rack 1로 공급 한다)

▪ IM365를 통해서 공급 할 수 있는 전류는 최대 1.2[A] 이고 Rack 당 0.8[A]를 초과 할 수 없다



IM360/IM361

▪ IM360은 CPU가 장착된 Rack에 3번 슬롯에 장착하고, IM361은 증설 Rack에 3번 슬롯에 장착 한다

▪ IM360/IM361을 이용하여 Rack을 증설 할 경우에는 최대 3개의 Rack을 증설 할 수 있고

(기본 Rack + 증설 Rack3) 증설된 Rack에는 모듈을 8개 까지 장착이 가능하다

▪ IM361 에는 외부에서 별도의 DC24V를 공급해야 한다(증설 Rack에는 PS 사용 해야 함)

▪ IM360/IM361을 연결하는 증설 케이블은 별도로 구입해야 하며,

증설케이블의 길이는 1m, 2.5m, 5m, 10m 의 제품이 준비 되어 있다

▪ IM361로 증설된 Rack에는 K Bus (Communication Bus) 가 공급 되므로

모든 모듈을 자유롭게 설치 할 수 있다

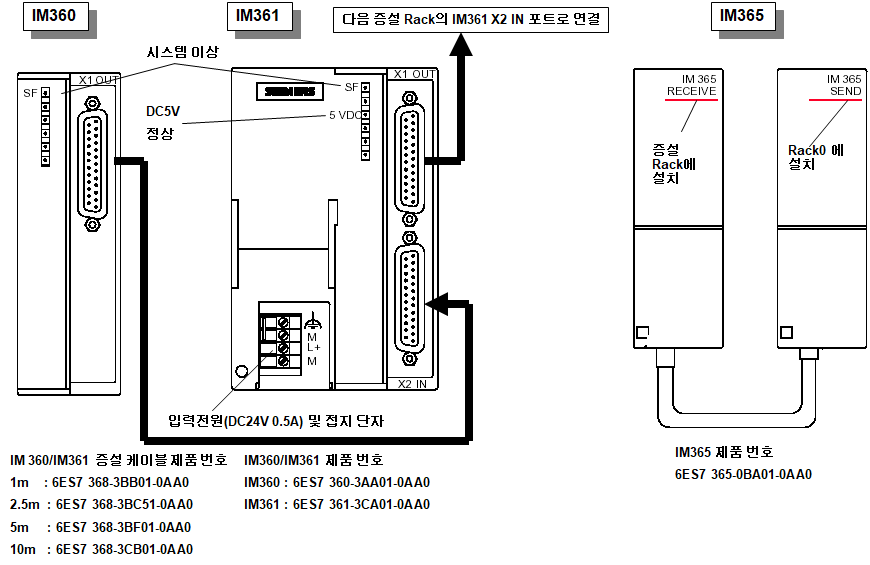

IM360 SF LED (System Fault)

IM360의 SF LED 가 점등 되면 다음의 사항을 점검 한다

▪ IM361과 증설 케이블의 접속 상태

▪ IM360과 접속된 IM361의 전원이 OFF 상태 인지 점검 한다



IM361 SF LED

IM361의 SF LED 가 점등 되면 다음의 사항을 점검 한다.

▪ IM361 의 케이블 접속 상태

▪ 다른 IM361의 전원이 OFF 상태 인지 점검 한다

▪ CPU의 전원이 OFF 상태 인지 점검 한다



IM361 DC5V LED

IM361에서 다른 모듈에 공급하는 DC5V 정상 상태에서 DC5V LED는 점등 된다



IM360/361 증설케이블 접속 방법

증설케이블은 Rack0에 장착된 IM360의 X1 OUT 포트에서 Rack1에 장착된

IM361의 X2 IN 포트로 접속하고, 다시 X2 OUT 포트에서 다음 증설 Rack에 장착된

IM361의 X1 IN 포트로 접속 한다

(OUT 에서 IN 포트로 접속 하는 방법으로 나머지 증설 Rack도 접속한다)


지멘스 교육이나 기술지원이 문의 사항이 있으시면 언제든지 연락주시고,

제가 도움을 드릴 수 있는 내용은 최대한 답을 드릴수 있도록 하겠습니다.

긴글 읽어주셔서 감사드리고, 틈나는대로 계속 관련 내용 업데이트하도록 하겠습니다

감사합니다.
